Универсальный автомобильный преобразователь (конвертер) "DC/DC".
Это простой, универсальный DC/DC - преобразователь (преобразователь одного напряжения постоянного тока в другое). Его входное напряжение может быть от 9 и до 18 В, с выходным напряжением 5-28 вольт, которое может при необходимости быть изменено в пределах примерно от 3 до 50В. Выходное напряжение данного преобразователя может быть как меньше входного, так и больше.
Отдаваемая в нагрузку мощность может доходить до 100 Вт. Средний ток нагрузки преобразователя составляет 2,5-3 ампера (зависит от выходного напряжения, и при выходном напряжении, например 5 вольт - ток нагрузки может быть и 8 ампер и более).
Этот преобразователь подходит для различных целей, таких как - запитывание ноутбуков, усилителей, портативных телевизоров и другой бытовой техники от бортовой сети автомобиля 12V, так-же зарядка мобильных телефонов, устройств USB, 24В техника и др.
Преобразователь устойчив к перегрузкам и коротким замыканиям на выходе, так как входная и выходная цепь - гальванически не связаны между собой, и например выход из строя силового транзистора, не приведёт к выходу из строя подключенной нагрузки, и всего лишь на выходе пропадёт напряжение (ну и перегорит защитный предохранитель).
Рисунок 1.
Схема преобразователя.
Преобразователь построен на микросхеме UC3843. В отличии от обычных схем подобных преобразователей, здесь в качестве энерго-вырабатывающего элемента применён не дроссель, а трансформатор, с соотношением витков 1:1, в связи с чем его вход и выход, гальванически развязаны между собой.
Рабочая частота преобразователя составляет около 90-95 kHz.
Рабочее напряжение конденсаторов С8 и С9 выбирать, в зависимости от выходного напряжения.
Величина резистора R9, определяет порог ограничения преобразователя по току. Чем меньше его величина, тем больше ток ограничения.
Вместо подстроечного резистора R3, можно поставить переменный, и им регулировать выходное напряжение, или поставить ряд постоянных резисторов с фиксированными значениями выходного напряжения, и выбирать их переключателем.
Для расширения диапазона выходных напряжений, необходимо пересчитать делитель напряжения R2, R3, R4, таким образом, чтобы напряжение на выводе 2 микросхемы, составляло 2,5 вольта при необходимом выходном напряжении.
Рисунок 2.
Трансформатор.
Сердечник трансформатора использован от компьютерных блоков питания АТ, АТХ, на котором намотан ДГС (дроссель групповой стабилизации). Сердечник окраски жёлто-белый, можно использовать любые подходящие сердечники. Хорошо подходят и сердечники от подобных БП и сине-зелёной окраски.
Обмотки трансформатора намотаны в два провода и содержат 2х24 витка, проводом, диаметром 1,0 мм. Начала обмоток на схеме обозначены точками.
В качестве выходных силовых транзисторов желательно использовать те, у которых малое сопротивление открытого канала. В частности SUP75N06-07L, SUP75N03-08, SMP60N03-10L, IRL1004, IRL3705N. И выбирать их ещё нужно с максимальным рабочим напряжением, в зависимости от максимального выходного напряжения. Максимальное рабочее напряжение транзистора не должно быть меньше 1,25 от выходного напряжения.
В качестве диода VD1, можно применить спаренный диод Шоттки, с обратным напряжением не менее 40В и максимальным током не менее 15А, так же желательно в корпусе ТО-220. Например SLB1640, или STPS1545 и т.д.

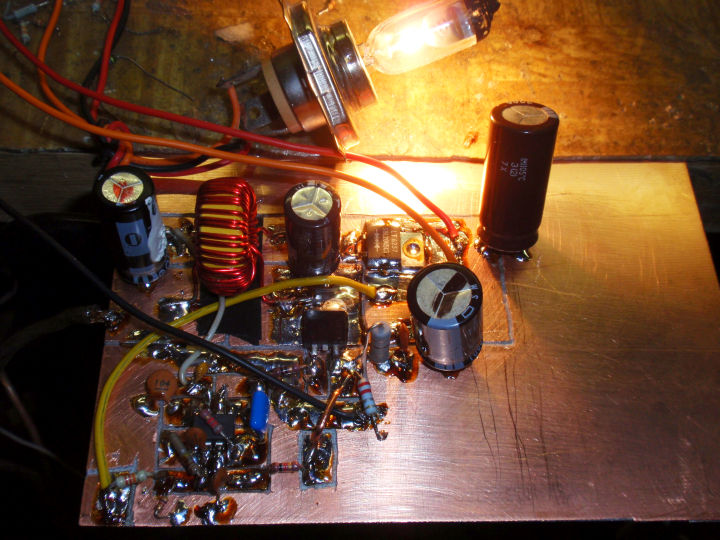

Схема была собрана и протестирована на макетной плате. В качестве силового транзистора был использован полевой транзистор 09N03LA, выдранный из "дохлой материнки". В качестве диода - спаренный диод Шоттки SBL2045CT.
Рисунок 3.
Тест 15V-4A.
Тестирование инвертора при входном напряжении 12 вольт и выходном напряжении 15 вольт. Ток нагрузки инвертора составляет 4 ампера. Мощность нагрузки составляет 60 ватт.
Рисунок 4.
Тест 5V-8A.
Тестирование инвертора при входном напряжении 12 вольт, выходное напряжение 5V и ток нагрузки 8A. Мощность нагрузки составляет 40 ватт. Силовой транзистор применённый в схеме = 09N03LA (SMD из материнки), D1 = SBL2045CT (от комповых БП), R9 = 0R068 (0,068 Ом), C8 = 2 х 4700 10V.
Печатная плата, разработанная для этого устройства, размером 100х38 мм, с учётом установки транзистора и диода на радиатор. Печатка в формате Sprint-Layout 6.0 , прилагается в прикреплении.
Ниже на фотографиях вариант сборки данной схемы с применением SMD-компонентов. Печатка разведена для SMD-компонентов, размером 1206.
Рисунок 5.
Вариант сборки преобразователя.
Если нет необходимости регулировать выходное напряжение на выходе данного преобразователя, то тогда переменный резистор R3 можно исключить, и подобрать резистор R2 так, чтобы выходное напряжение преобразователя соответствовало необходимому.
Архив для статьи
LM2596 - понижающий преобразователь постоянного тока, он выпускается часто в виде готовых модулей, около 1 доллара ценой (в поиске LM2596S DC-DC 1.25-30 В 3A). Заплатив же 1,5 доллара, на Али можно взять похожий модуль с LED индикацией об входном и выходном напряжении, выключение выходного напряжения и точной настройкой кнопками с отображением значений на цифровых индикаторах. Согласитесь - предложение более чем заманчивое!
Ниже приводится принципиальная схема данной платы преобразователя (ключевые компоненты отмечены на картинке в конце). На входе есть защита от переполюсовки - диода D2. Это позволит предотвратить повреждения регулятора неправильно подключенным входным напряжением. Несмотря на то, что микросхема lm2596 может обрабатывать согласно даташита входные напряжения вплоть до 45 В, на практике входное напряжение не должно превышать 35 В при длительном использовании.
Для lm2596, выходное напряжение определяется уравнением, приведённым ниже. Резистором R2 выходное напряжение можно регулировать в пределах от 1.23 до 25 В.
Хотя микросхема lm2596 рассчитана на максимальный ток 3 А непрерывной работы, малая поверхность фольги-массы не достаточна, чтобы рассеять выделяемое тепло во всём диапазоне работы схемы. Также отметим, что КПД этого преобразователя варьируется весьма сильно в зависимости от входного напряжения, выходного напряжения и тока нагрузки. Эффективность может колебаться от 60% до 90% в зависимости от условий эксплуатации. Поэтому теплоотвод является обязательным, если непрерывная работа идёт при токах более чем 1 А.
Согласно даташиту, конденсатор прямой связи необходимо устанавливать параллельно резистору R2, особенно когда напряжение на выходе превышает 10 В - это нужно для обеспечения стабильности. Но этот конденсатор часто не присутствует на китайских недорогих платах инверторов. В ходе экспериментов были проверены несколько экземпляров DC преобразователей в различных условиях эксплуатации. В итоге пришли к выводу, что стабилизатор на ЛМ2596 хорошо подходит для низких и средних токов питания цифровых схем, но для более высоких значений выходной мощности необходим теплоотвод.
Сегодня мы рассмотрим несколько схем несложных, даже можно сказать - простых, импульсных преобразователей напряжения DC-DC (преобразователей постоянного напряжения одной величины, в постоянное напряжение другой величины)
Чем хороши импульсные преобразователи. Во-первых, они имеют высокий КПД, и во-вторых могут работать при входном напряжении ниже выходного. Импульсные преобразователи подразделяются на группы:
- - понижающие, повышающие, инвертирующие;
- - стабилизированные, нестабилизированные;
- - гальванически изолированные, неизолированные;
- - с узким и широким диапазоном входных напряжений.
Для изготовления самодельных импульсных преобразователей лучше всего использовать специализированные интегральные микросхемы - они проще в сборке и не капризны при настройке. Итак, приводим для ознакомления 14 схем на любой вкус:
Этот преобразователь работает на частоте 50 кГц, гальваническая изоляция обеспечивается трансформатором Т1, который наматывается на кольце К10х6х4,5 из феррита 2000НМ и содержит: первичная обмотка - 2х10 витков, вторичная обмотка - 2х70 витков провода ПЭВ-0,2. Транзисторы можно заменить на КТ501Б. Ток от батареи, при отсутствии нагрузки, практически не потребляется.
Трансформатор Т1 наматывается на ферритовом кольце диаметром 7 мм, и содержит две обмотки по 25 витков провода ПЭВ=0,3.
Двухтактный нестабилизированный преобразователь на основе мультивибратора (VТ1 и VТ2) и усилителя мощности (VТ3 и VТ4). Выходное напряжение подбирается количеством витков вторичной обмотки импульсного трансформатора Т1.
Преобразователь стабилизирующего типа на микросхеме MAX631 фирмы MAXIM. Частота генерации 40…50 кГц, накопительный элемент - дроссель L1.
Можно использовать одну из двух микросхем отдельно, например вторую, для умножения напряжения от двух аккумуляторов.
Типовая схема включения импульсного повышающего стабилизатора на микросхеме MAX1674 фирмы MAXIM. Работоспособность сохраняется при входном напряжении 1,1 вольта. КПД - 94%, ток нагрузки - до 200 мА.
Позволяет получать два разных стабилизированных напряжения с КПД 50…60% и током нагрузки до 150 мА в каждом канале. Конденсаторы С2 и С3 - накопители энергии.
8. Импульсный повышающий стабилизатор на микросхеме MAX1724EZK33 фирмы MAXIM
Типовая схема включения специализированной микросхемы фирмы MAXIM. Сохраняет работоспособность при входном напряжении 0,91 вольта, имеет малогабаритный SMD корпус и обеспечивает ток нагрузки до 150 мА при КПД - 90%.
Типовая схема включения импульсного понижающего стабилизатора на широкодоступной микросхеме фирмы TEXAS. Резистором R3 регулируется выходное напряжение в пределах +2,8…+5 вольт. Резистором R1 задается ток короткого замыкания, который вычисляется по формуле: Iкз(А)= 0,5/R1(Ом)
Интегральный инвертор напряжения, КПД - 98%.
Два изолированных преобразователя напряжения DA1 и DA2, включенных по “неизолированной” схеме с общей “землей”.
Индуктивность первичной обмотки трансформатора Т1 - 22 мкГн, отношение витков первичной обмотки к каждой вторичной - 1:2.5.
Типовая схема стабилизированного повышающего преобразователя на микросхеме фирмы MAXIM.
Встретился на просторах Ali весьма интересный понижающий преобразователь напряжения, с таким набором характеристик.
Вот что заявлено у продавца:
1.Input voltage range:5-36VDC
2.Output voltage range:1.25-32VDC adjustable
3.Output current: 0-5A
4.Output power: 75W
5.High efficiency up to 96%
6.Built in thermal shutdown function
7.Built in current limit function
8.Built in output short protection function
9.L x W x H =68.2x38.8x15mm
Про самые интересные фички этого преобразователя продавец или не сказал или не заострил на них внимание. А фички весьма интересные.
1. Встроенный вольтметр входного и выходного напряжений, амперметр и ваттметр, с функцией калибровки показаний. Функция калибровки для напряжения и тока работает независимо. Реальная точность показаний после калибровки получается в районе ~0.05v. Но об этом ниже.
2. Данный понижающий преобразователь умеет работать как в режиме стабилизации напряжения, так и в режиме стабилизации тока. По сути - это самый маленький и самый дешёвый лабораторный источник питания со встроенным мультиметром. К которому достаточно прицепить кроватку для аккумуляторов, чтобы получить готовое зарядное устройство любых типов аккумуляторов.
Была мысль использовать данный преобразователь как мощный преобразователь, способный утилизировать полную мощность солнечной батареи с напряжением в 6v. Так как использовать солнечную батарею планируется использовать вдали от цивилизации, где лишнего мультиметра с собой нет, очень хотелось найти преобразователь с наличием встроенного вольтметра-амперметра.
Понижающих преобразователей с функцией стабилизации тока, не боящихся КЗ, со встроенным вольтметром-амперметром совсем не большое предложение. Ближайшие конкуренты:
В общем, лучше ничего найти не удалось, и данный преобразователь был куплен. Через месяц пакет ждал на почте.
Первые-же тесты данного преобразователя разочаровали. Оказалось, что хотя сам преобразователь начинает работать при входящих напряжениях выше 3.2v, то вот с вольтметром была беда. Врал вольтметр на НЕСКОЛЬКО ВОЛЬТ!!! Поэтому первым делом была сделана калибровка. Но оказалось, что калибровка не спасает. Если откалибровать вольтметр при 5v, то начинались проблемы с показаниями при 12v и наоборот.
Позже, эксперименты показали, что вольтметр показывает корректные значения, только если входное напряжение выше 6.5v. При снижении входного напряжения ниже 6.5v вольтметр начинал врать. Причём искажались абсолютно все показания при низком входном напряжении. Даже показания выходного напряжения начинали «плыть», хотя фактически они были стабильны. Была крайне неприятно наблюдать, когда при уменьшении входного напряжения с 6.5v до 4.2v встроенный вольтметр начинал показывать, что входящее напряжение растёт. Вот пример цифр, входящего напряжения и напряжения на встроенном вольтметре.
6.74v – 6.6v
6.25v – 6.7v
5.95v – 6.7v
5.55v – 6.8v
5.07v – 7.2v
4.61v – 7.5v
4.33v – 7.8v
При падении входного напряжения ниже 4.2v вольтметр отключался вообще.
Был создан диспут, но продавец оказался нормальным и не стал упираться, 50% от цены сразу вернул.
Если забыть про вольтметр, либо рассчитывать, что питающее напряжение будет всегда больше 7v, тогда можно считать, что преобразователь работает отлично. Но для моего случая, когда основной диапазон рабочих напряжений 4v-8v это можно было считать полным фиаско.
Но тут пришла осень, длинные хмурые вечера, и стало интересно посмотреть, а нельзя ли что-нибудь сделать.
Фото основных элементов преобразователя
Оказалось, что ряд важных элементов спрятан под дисплеем, выпаивать который без особой необходимости не хотелось. Поэтому полную схему преобразователя нарисовать не получилось. Тем более, что несмотря на кажущуюся простоту, схема не такая уж и простая. Потыкав в работащий преобразователь мультиметром, стало ясно, все проблемы начинаются, когда отдельная шина питания, со стабилизированным напряжением в 5v для вольтметра и прочих «мозгов» начинает проседать. За стабильные 5v отвечает чип LM317. И как только напряжения на его входе начинает не хватать для выдачи стабильных 5v, начинаются проблемы у вольтметра.
Проблема стала понятна, но решение её не казалось таким уж простым. По идее, нужно заменить LM317 на какой-то аналог, который умеет не только понижать напряжение, но и повышать его. Аналог SEPIC преобразователя или подобного. Такие чипы есть, но они точно не будут совместимы по цоколёвке, они точно будут требовать дополнительную обвязку, да и цены на такие чипы обычно не гуманные. И тут пришла идея. А что если добавить плату повышающего преобразователя перед LM317. Тем более, что потребляемый ток «мозгами» совсем небольшой. В качестве такой платы идеально подходил преобразователь MT3608, обзоры которого есть или . Ещё одно неоспоримое достоинство MT3608 - это его цена. Сейчас на Али цена MT3608 начинается с 0.35$ и имеет тенденцию к ещё большему удешевлению.
Кроме цены, радует, то что для модификации нужно сделать минимум изменения на плате. Достаточно разрезать одну дорожку (1) и припаять три провода к MT3608 +Vin (2), -Vin (3) и +Vout (4).
Дополнительно, поверх дросселя MT3608 были намотаны несколько слоёв изоленты, чтобы выровнять высоту с подстроечным резистором. Плюс на самой плате MT3608 была добавлена перемычка для расширения диапазона регулировок потенциометром, и добавлен керамический конденсатор 10 мкф на выходе. В результате получилось так:
Полученный результат превзошёл все ожидания:
1. Значительно возросла точность показаний вольтметра-амперметра при входных напряжениях ниже 6.5v. Проще говоря, вольтметр стал работать как должен быть работать сразу. С учётом калибровки, можно выставить показания в нужном диапазоне в районе 0.05v. Хотя всё-же нужно заметить, что если точно выставить регион 5v, в районе 12v вольтметр будет врать в районе 0.3v.
2. Вольтметр теперь включается при 1.9v. Теперь можно видеть на встроенном вольтметре, момент включения силовой части преобразователя, при повышении входного напряжения выше 3.2v.
3. Теперь в случае перегрузки источника, это когда преобразователь пытается забрать от источника питания больше, чем тот может отдать, преобразователь стал работать значительно стабильнее. Силовая часть при перегрузке просаживает входное напряжение где-то до 3.45v, что вполне достаточно для питания «мозгов» преобразователя. Не происходит вход преобразователя в режим как-бы мерцания, когда напряжения не хватает для запуска «мозгов».
У данной модификации есть и пара недостатков:
1. Плата стала выше, поэтому чтобы не повредить «сэндвич», были вкручены шурупы, позволяющие устанавливать плату на ровную поверхность без риска.
2. Рабочий диапазон входных напряжений сократился. Ранее входное напряжение могло достигать 35v. Сейчас верхний предел снижен до 20v из-за ограничения MT3608 по входном напряжению. Но в моём случае это абсолютно не критично.
LM2596 понижает входное (до 40 В) напряжение - выходное регулируется, ток 3 А. Идеален для светодиодов в машине. Очень дешёвые модули - около 40 рублей в Китае.
Компания Texas Instruments выпускает качественные, надежные, доступные и дешёвые, удобные в применении DC-DC контроллеры LM2596. Китайские заводы выпускают на её основе сверхдешёвые импульсные понижающие (stepdown) конвертеры: цена модуля на LM2596 примерно 35 рублей (вместе с доставкой). Я советую купить сразу партию в 10 штук - для них всегда найдётся применение, при этом цена опустится до 32 рублей, и меньше 30 рублей при заказе 50 штук. Подробнее о расчёте обвязки микросхемы, регулировке тока и напряжения, его применении и о некоторых минусах конвертера.
Типичный метод использования - стабилизированный источник напряжения. На основе этого стабилизатора легко сделать импульсный блок питания, я применяю её как простой и надёжный лабораторный блок питания, выдерживающий короткое замыкание. Они привлекательны постоянством качества (похоже, все они делаются на одном заводе - да и сложно сделать ошибки в пяти деталях), и полным соответствием даташиту и заявленным характеристикам.
Другая область применения - импульсный стабилизатор тока для питания мощных светодиодов . Модуль на этой микросхеме позволит вам подключить автомобильную светодиодную матрицу на 10 Ватт, дополнительно обеспечив защиту от КЗ.
Крайне рекомендую купить их десяток штук - обязательно пригодятся. Они по–своему уникальны - входное напряжение вплоть до 40 вольт, и требуется лишь 5 внешних компонентов. Это удобно - можно поднять напряжение на шине электропитания умного дома до 36 вольт, уменьшив сечение кабелей. В точках потребления ставим такой модуль и настраиваем его на нужные 12, 9, 5 вольт или сколько понадобится.
Рассмотрим их подробнее.
Характеристики микросхемы:
- Входное напряжение - от 2.4 до 40 вольт (до 60 вольт в версии HV)
- Выходное напряжение - фиксированное либо регулируемое (от 1.2 до 37 вольт)
- Выходной ток - до 3 ампер (при хорошем охлаждении - до 4.5А)
- Частота преобразования - 150кГц
- Корпус - TO220-5 (монтаж в отверстия) либо D2PAK-5 (поверхностный монтаж)
- КПД - 70-75% на низких напряжениях, до 95% на высоких
- Источник стабилизированного напряжения
- Схема преобразователя
- Даташит
- USB-зарядник на основе LM2596
- Стабилизатор тока
- Применение в самодельных устройствах
- Регулировка выходного тока и напряжения
- Улучшенные аналоги LM2596
История - линейные стабилизаторы
Для начала, объясню чем плохи стандартные линейные преобразователи напряжения вроде LM78XX (например 7805) или LM317. Вот его упрощённая схема.
Главный элемент такого преобразователя - мощный биполярный транзистор, включенный в своём «исконном» значении - как управляемый резистор. Этот транзистор входит в состав пары Дарлингтона (для увеличения коэффициента передачи по току и снижения мощности, необходимой на работу схемы). Базовый ток задаётся операционным усилителем, который усиливает разность между выходным напряжением и заданным с помощью ИОН (источник опорного напряжения), т.е. он включен по классической схеме усилителя ошибки.
Таким образом, преобразователь просто включает резистор последовательно с нагрузкой, и управляет его сопротивлением чтобы на нагрузке гасилось, к примеру, ровно 5 вольт. Нетрудно посчитать что при понижении напряжения с 12 вольт до 5 (очень частый случай применения микросхемы 7805) входные 12 вольт распределяются между стабилизатором и нагрузкой в отношении «7 вольт на стабилизаторе + 5 вольт на нагрузке». На токе в полампера на нагрузке выделяется 2.5 ватта, а на 7805 - целых 3.5 ватта.
Получается что «лишние» 7 вольт просто гасятся на стабилизаторе, превращаясь в тепло. Во-первых, из-за этого возникают проблемы с охлаждением, а во-вторых на это уходит много энергии из источника питания. При питании от розетки это не очень страшно (хотя всё равно наносится вред экологии), а при батарейном или аккумуляторном питании об этом нельзя не помнить.
Другая проблема - таким методом вообще невозможно сделать повышающий преобразователь. Часто такая потребность возникает, и попытки решить этот вопрос двадцать-тридцать лет назад поражают - насколько сложен был синтез и расчёт таких схем. Одна из простейших схем такого рода - двухтактный преобразователь 5В->15В.
Нужно признать, что он обеспечивает гальваническую развязку, однако он неэффективно использует трансформатор - каждый момент времени задействована лишь половина первичной обмотки.
Забудем это как страшный сон и перейдём к современной схемотехнике.
Источник напряжения
Схема
Микросхема удобна в применении в качестве step–down конвертера: мощный биполярный ключ находится внутри, осталось добавить остальные компоненты регулятора - быстрый диод, индуктивность и выходной конденсатор, также возможно поставить входной конденсатор - всего 5 деталей.
В версии LM2596ADJ также потребуется схема задания выходного напряжения, это два резистора или один переменный резистор.
Схема понижающего преобразователя напряжения на основе LM2596:
Вся схема вместе:
Здесь можно скачать даташит/datasheet на LM2596 .
Принцип работы: управляемый ШИМ–сигналом мощный ключ внутри устройства посылает импульсы напряжения на индуктивность. В точке А x% времени присутствует полное напряжение, и (1–x)% времени напряжение равно нулю. LC–фильтр сглаживает эти колебания, выделяя постоянную составляющую, равную x * напряжение питания. Диод замыкает цепь, когда транзистор выключен.
Подробное описание работы
Индуктивность противится изменению тока через неё. При появлении напряжения в точке А дроссель создаёт большое отрицательное напряжение самоиндукции, и напряжение на нагрузке становится равно разности напряжения питания и напряжения самоиндукции. Ток индуктивности и напряжение на нагрузке постепенно растут.
После пропадания напряжения в точке А дроссель стремится сохранить прежний ток, текущий из нагрузки и конденсатора, и замыкает его через диод на землю - он постепенно падает. Таким образом, напряжение на нагрузке всегда меньше входного напряжения и зависит от скважности импульсов.
Выходное напряжение
Модуль выпускается в четырёх версиях: с напряжением 3.3В (индекс –3.3), 5В (индекс –5.0), 12В (индекс –12) и регулируемая версия LM2596ADJ. Имеет смысл везде применять именно настраиваемую версию, поскольку она в большом количестве есть на складах электронных компаний и вы вряд ли столкнётесь с её дефицитом - а она требует дополнительно лишь два копеечных резистора. Ну и конечно, версия на 5 вольт тоже пользуется популярностью.
Количество на складе - в последнем столбце.
Можно сделать задание выходного напряжения в виде DIP-переключателя, хороший пример этого приведён здесь, либо в виде поворотного переключателя. В обоих случаях потребуется батарея точных резисторов - зато можно настраивать напряжение без вольтметра.
Корпус
Существует два варианта корпусов: корпус для планарного монтажа TO–263 (модель LM2596S) и корпус для монтажа в отверстия TO–220 (модель LM2596T). Я предпочитаю применять планарную версию LM2596S, поскольку в этом случае радиатором является сама плата, и отпадает необходимость покупать дополнительный внешний радиатор. К тому же её механическая стойкость гораздо выше, в отличие от TO-220, которую обязательно надо к чему–то привинчивать, хотя бы даже к плате - но тогда проще установить планарную версию. Микросхему LM2596T-ADJ я рекомендую использовать в блоках питания, потому что с её корпуса легче отвести большое количество тепла.
Сглаживание пульсаций входного напряжения
Можно использовать как эффективный «интеллектуальный» стабилизатор после выпрямления тока. Поскольку микросхема следит непосредственно за величиной выходного напряжения, колебания входного напряжения вызовут обратно пропорциональное изменение коэффициента преобразования микросхемы, и выходное напряжение останется в норме.
Из этого следует, что при использовании LM2596 в качестве понижающего преобразователя после трансформатора и выпрямителя, входной конденсатор (т.е. тот который стоит сразу после диодного моста) может иметь небольшую ёмкость (порядка 50-100мкФ).
Выходной конденсатор
Благодаря высокой частоте преобразования выходной конденсатор тоже не обязан иметь большую ёмкость. Даже мощный потребитель не успеет значительно посадить этот конденсатор за один цикл. Проведём расчёт: возьмём конденсатор в 100мкФ, 5В выходного напряжения и нагрузку, потребляющую 3 ампера. Полный заряд конденсатора q = C*U = 100e-6 мкФ * 5 В = 500e-6 мкКл.
За один цикл преобразования нагрузка заберёт из конденсатора dq = I*t = 3 А * 6.7 мкс = 20 мкКл (это всего 4% от полного заряда конденсатора), и тут же начнётся новый цикл, и преобразователь засунет в конденсатор новую порцию энергии.
Самое главное - не используйте в качестве входного и выходного конденсатора танталовые конденсаторы. У них прямо в даташитах пишут - «не использовать в цепях питания», потому что они очень плохо переносят даже кратковременные превышения напряжения, и не любят высокие импульсные токи. Используйте обычные алюминиевые электролитические конденсаторы.
Эффективность, КПД и тепловые потери
КПД не так высок, поскольку в качестве мощного ключа используется биполярный транзистор - а он имеет ненулевое падение напряжения, порядка 1.2В. Отсюда и падение эффективности при маленьких напряжениях.
Как видим, максимальная эффективность достигается при разности входного и выходного напряжений порядка 12 вольт. То есть, если нужно уменьшить напряжение на 12 вольт - в тепло уйдёт минимальное количество энергии.
Что такое эффективность преобразователя? Это величина, характеризующая токовые потери - на выделение тепла на полностью открытом мощном ключе по закону Джоуля-Ленца и на аналогичные потери при переходных процессах - когда ключ открыт, допустим, лишь наполовину. Эффекты от обоих механизмов могут быть сравнимы по величине, поэтому не нужно забывать про оба пути потерь. Небольшая мощность идёт также на питание самих «мозгов» преобразователя.
В идеальном случае, при преобразовании напряжения с U1 до U2 и выходном токе I2 выходная мощность равна P2 = U2*I2, входная мощность равна ей (идельный случай). Значит, входной ток составит I1 = U2/U1*I2.
В нашем же случае преобразование имеет эффективность ниже единицы, поэтому часть энергии останется внутри прибора. Например, при эффективности η выходная мощность составит P_out = η*P_in, а потери P_loss = P_in-P_out = P_in*(1-η) = P_out*(1-η)/η. Конечно, преобразователь вынужден будет увеличить входной ток, чтобы поддерживать заданные выходные ток и напряжение.
Можно считать, что при преобразовании 12В -> 5В и выходном токе 1А потери в микросхеме составят 1.3 ватта, а входной ток будет равен 0.52А. В любом случае это лучше любого линейного преобразователя, который даст минимум 7 ватт потерь, и потребит из входной сети (в том числе на это бесполезное дело) 1 ампер - в два раза больше.
Кстати, микросхема LM2577 имеет в три раза меньшую частоту работы, и её эффективность несколько выше, поскольку меньше потерь в переходных процессах. Однако, ей нужны в три раза более высокие номиналы дросселя и выходного конденсатора, а это лишние деньги и размер платы.
Увеличение выходного тока
Несмотря на и так довольно большой выходной ток микросхемы, иногда требуется ещё бОльший ток. Как выйти из этой ситуации?
- Можно запараллелить несколько преобразователей. Конечно, они должны быть настроены точно на одно и то же выходное напряжение. В таком случае нельзя обойтись простыми SMD-резисторами в цепи задания напряжения Feedback, нужно использовать либо резисторы с точностью 1%, либо вручную задавать напряжение переменным резистором.
USB-зарядник на LM2596
Можно сделать очень удобный походный USB-зарядник. Для этого необходимо настроить регулятор на напряжение 5В, снабдить его USB-портом и обеспечить питание зарядника. Я использую купленный в Китае радиомодельный литий-полимерный аккумулятор, обеспечивающий 5 ампер-часов при напряжении 11.1 вольта. Это очень много - достаточно для того чтобы 8 раз зарядить обычный смартфон (не учитывая КПД). С учётом КПД получится не меньше 6 раз.
Не забудьте замкнуть контакты D+ и D- гнезда USB, чтобы сообщить телефону что он подключен к заряднику, и передаваемый ток неограничен. Без этого мероприятия телефон будет думать, что он подключен к компьютеру, и будет заряжаться током в 500мА - очень долго. Более того, такой ток может даже не скомпенсировать ток потребления телефона, и аккумулятор вовсе не будет заряжаться.
Также можно предусмотреть отдельный вход 12В от автомобильного аккумулятора с разъёмом прикуривателя - и переключать источники каким-либо переключателем. Советую установить светодиод, который будет сигнализировать что устройство включено, чтобы не забыть выключить батарею после полной зарядки - иначе потери в преобразователе полностью посадят резервную батарею за несколько дней.
Такой аккумулятор не слишком подходит, потому что он рассчитан на высокие токи - можно попробовать найти менее сильноточную батарею, и она будет иметь меньшие размеры и вес.
Стабилизатор тока
Регулировка выходного тока
Возможна только в версии с настраиваемым выходным напряжением (LM2596ADJ). Кстати, китайцы делают и такую версию платы, с регулировкой напряжения, тока и всевозможной индикацией - готовый модуль стабилизатора тока на LM2596 с защитой от КЗ, можно купить под названием xw026fr4.
Если вы не хотите применять готовый модуль, и желаете сделать эту схему самостоятельно - ничего сложного, за одним исключением: у микросхемы нет возможности управления током, однако её можно добавить. Я объясню, как это сделать, и попутно разъясню сложные моменты.
Применение
Стабилизатор тока - штука, нужная для питания мощных светодиодов (кстати - мой проект микроконтроллерного драйвера мощного светодиода ), лазерных диодов, гальваники, заряда аккумуляторов. Как и в случае со стабилизаторами напряжения, есть два типа таких устройств - линейный и импульсный.
Классический линейный стабилизатор тока - это LM317, и он вполне хорош в своём классе - но его предельный ток 1.5А, для многих мощных светодиодов этого недостаточно. Даже если умощнить этот стабилизатор внешним транзистором - потери на нём просто неприемлемы. Весь мир катит бочку на энергопотребление лампочек дежурного питания, а тут LM317 работает с КПД 30% Это не наш метод.
А вот наша микросхема - удобный драйвер импульсного преобразователя напряжения, имеющий много режимов работы. Потери минимальны, поскольку не применяется никаких линейных режимов работы транзисторов, только ключевые.
Изначально она предназначалась для схем стабилизации напряжения, однако несколько элементов превращают её в стабилизатор тока. Дело в том, что микросхема всецело полагается на сигнал «Feedback» в качестве обратной связи, а вот что на него подавать - это уже наше дело.
В стандартной схеме включения на эту ногу подаётся напряжение с резистивного делителя выходного напряжения. 1.2В - это равновесие, если Feedback меньше - драйвер увеличивает скважность импульсов, если больше - уменьшает. Но ведь можно на этот вход подать напряжение с токового шунта!
Шунт
Например, на токе 3А нужно взять шунт номиналом не более 0.1Ом. На таком сопротивлении этот ток выделит около 1Вт, так что и это много. Лучше запараллелить три таких шунта, получив сопротивление 0.033Ом, падение напряжения 0.1В и выделение тепла 0.3Вт.
Однако, вход Feedback требует напряжение 1.2В - а мы имеем лишь 0.1В. Ставить бОльшее сопротивление нерационально (тепла будет выделяться в 150 раз больше), поэтому остаётся как-то увеличить это напряжение. Делается это с помощью операционного усилителя.
Неинвертирующий усилитель на ОУ
Классическая схема, что может быть проще?
Объединяем
Теперь объединяем обычную схему преобразователя напряжения и усилитель на ОУ LM358, к входу которого подключаем токовый шунт.
Мощный резистор 0.033 Ом - это и есть шунт. Его можно сделать из трёх резисторов 0.1 Ом, соединённых параллельно, а для увеличения допустимой рассеиваемой мощности - используйте SMD-резисторы в корпусе 1206, поставьте их с небольшим промежутком (не вплотную) и постарайтесь максимально оставить слой меди вокруг резисторов и под ними. На выход Feedback подключен небольшой конденсатор, чтобы устранить возможный переход в режим генератора.
Регулируем и ток и напряжение
Давайте заведём на вход Feedback оба сигнала - и ток, и напряжение. Для объединения этих сигналов воспользуемся обычной схемой монтажного «И» на диодах. Если сигнал тока выше сигнала напряжения - он будет доминировать и наоборот.
Пару слов о применимости схемы
Вы не можете регулировать выходное напряжение. Хотя невозможно регулировать одновременно и выходной ток, и напряжение - они пропорциональны друг другу, с коэффициентом «сопротивление нагрузки». А если блок питания реализует сценарий вроде «постоянное выходное напряжение, но при превышении тока начинаем уменьшать напряжение», т.е. CC/CV - то это уже зарядное устройство.
Максимальное напряжение питания схемы - 30В, поскольку это предел для LM358. Можно расширить этот предел до 40В (или 60В с версией LM2596-HV), если питать ОУ от стабилитрона.
В последнем варианте в качестве суммирующих диодов необходимо использовать диодную сборку, поскольку в ней оба диода сделаны в рамках одного технологического процесса и на одной пластине кремния. Разброс их параметров будет гораздо меньше разброса параметров отдельных дискретных диодов - благодаря этому мы получим высокую точность отслеживания значений.
Также нужно внимательно следить за тем, чтобы схема на ОУ не возбудилась и не перешла в режим генерации. Для этого старайтесь уменьшить длину всех проводников, а особенно дорожки, подключенной к 2 выводу LM2596. Не располагайте ОУ вблизи этой дорожки, а диод SS36 и конденсатор фильтра расположите ближе к корпусу LM2596, и обеспечьте минимальную площадь петли земли, подключенной к этим элементам - необходимо обеспечить минимальную длину пути возвратного тока «LM2596 -> VD/C -> LM2596″.
Применение LM2596 в устройствах и самостоятельная разводка платы
О применении микросхемы в своих устройствах не в виде готового модуля я подробно рассказал в другой статье , в которой рассмотрены: выбор диода, конденсаторов, параметров дросселя, а также рассказал про правильную разводку и несколько дополнительных хитростей.
Возможности дальнейшего развития
Улучшенные аналоги LM2596
Проще всего после этой микросхемы перейти на LM2678 . По сути - это тот же самый stepdown преобразователь, только с полевым транзистором, благодаря которому КПД поднимается до 92%. Правда, у него 7 ног вместо 5, и он не pin-to-pin совместимый. Тем не менее эта микросхема очень похожа, и будет простым и удобным вариантом с улучшенной эффективностью.
L5973D – довольно старая микросхема, обеспечивающая до 2.5А, и немного более высокий КПД. Также у неё почти в два раза выше частота преобразования (250 кГц) - следовательно, требуются меньшие номиналы индуктивности и конденсатора. Однако, я видел что с ней происходит, если поставить её напрямую в автомобильную сеть - довольно часто выбивает помехами.
ST1S10 - высокоэффективный (КПД 90%) DC–DC stepdown преобразователь.
- Требует 5–6 внешних компонентов;
ST1S14 - высоковольтный (до 48 вольт) контроллер. Большая частота работы (850 кГц), выходной ток до 4А, выход Power Good, высокий КПД (не хуже 85%) и схема защиты от превышения тока нагрузки делают его, наверное, лучшим преобразователем для питания сервера от 36–вольтового источника.
Если требуется максимальный КПД - придётся обращаться к неинтегрированным stepdown DC–DC контроллерам. Проблема интегрированных контроллеров в том, что в них никогда не бывает классных силовых транзисторов - типичное сопротивление канала не выше 200мОм. Однако если взять контроллер без встроенного транзистора - можно выбрать любой транзистор, хоть AUIRFS8409–7P с сопротивлением канала в пол–миллиома
DC-DC преобразователи с внешним транзистором
Следующая часть
